模块化机房

发布日期:2020-02-29     浏览次数:129

一、项目概述

       随着信息技术特别是云计算、虚拟化技术的不断发展,互联网、移动互联网、物联网也得到了快速发展,数据信息呈爆发性增长,进入了一个云计算大数据时代。随着各个行业对互联网、移动互联网和云计算的依赖程度日益加深,数据中心作为信息化产业最重要的IT基础设施,在进入高速发展期的同时,也经历着新的巨变。

        传统的数据中心基础设施存在着建设周期长、高能耗、高运营成本、效率低下等问题,已不能满足企业业务快速增长、按需供应、快速扩容、节能降耗、有效控制成本等需求,诸多问题亟待解决。

      一种新兴的数据中心建设模式—“模块化数据中心”以其快速部署、绿色节能、智能化、标准化、系列化等诸多特点逐步成为数据中心建设的主流趋势。

      模块化数据中心集成了机柜、供配电、机房专用空调、综合布线、智能管理等子系统于一体,可有效降低数据中心的建设周期及运营成本,可使机房占地面积减少30%以上,在相同面积获得更大IT容量。

      相对于传统数据中心,模块化数据中心具有如下技术优势:

       1、快速部署

   模块化数据中心各子系统可实现工厂预制,现场组装,系统由集成的标准化组件构成,可显著缩短部署周期,将数据中心建设周期缩短50%以上。

       模块化数据中心将工程产品化,极大地简化了机房前期规划设计,对数据中心场地要求降至最低,无需架高地板,甚至无需机房装修,现场仅需接线和连管即可开机运行。

2、柔性扩容

       采用模块化的部件和统一的接口标准,可实现以机架或模块为单位按需扩容,节省投资。

       按需设计,通过定制方案,支持单机柜额定功率密度平滑升级。

3、智能管理

      模块化数据中心内具备智能化的监控和管理系统,可实现对数据中心基础设施的动力、环境、视频、设备、门禁的全领域统一监控。集成告警管理、报表管理、工单管理、能效管理等功能,实现全面智能管理。

4、绿色节能

      模块化数据中心采用封闭冷/热通道技术,可有效优化管理气流组织,减少对整个机房的无谓制冷,同时又可避免冷热风交叉混合,提高制冷设备回风温度,从而提高制冷能效。配置有变容量制冷设备的模块化数据中心,还可根据负载发热量的变化进行实时跟踪,动态调节制冷量以实现精确匹配。与传统数据中心相比,可节约30%~50%的能耗。

      针对不同的客户需求和应用场景,模块化数据中心产品不断发展演变,逐渐形成产品的系列化,目前业内主流厂商的模块化数据中心解决方案有以下三种:

1、机柜式模块化数据中心

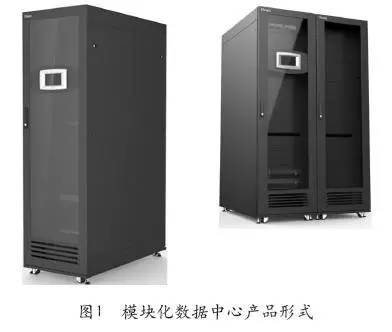

      机柜式模块化数据中心将配电、UPS、电池、机架式机房精密空调、应急通风系统、机柜及气流管理系统、布线系统、智能监控管理系统等数据中心关键基础设备集中在一个或两个封闭式的机柜内,从而实现“机柜即数据中心”的创新性解决方案。适用于小微型数据中心、各类分布式营业网点、大型公司的分支机构等应用场景,真正达到即插即用,极大地加快了微型数据中心的建设速度

2、单排式模块化数据中心

      单排式模块化数据中心将一排机柜式的数据中心分为配电、制冷、UPS、电池、机柜及气流管理、智能监控及管理等子模块,各子模块在工厂预制,现场将子模块进行简单拼装即可组成一列机柜式的模块化数据中心。适用于中小型数据中心、业务量较大的分布式营业网点机房、大型企事业单位的分支机构机房。

       单排式模块化数据中心气流管理方式灵活多变,具备封闭冷通道、封闭热通道和冷/热通道均封闭等多种形式,可根据现场实际应用需求进行配置。制冷系统多采用近热源的行级高效精密空调,采用开放式的系统机构,可实现1拖3(一台行级精密空调带4个机柜),1拖4、2拖6或2拖8等多种方式。

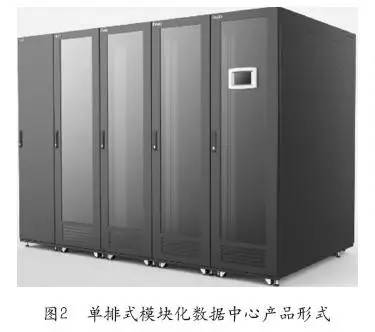

      单排式模块化数据中心简化了小型数据中心的建设复杂程度,降低了和土建等部门耦合关系,大幅节省工程费用,具有建设速度快、高能效、配置丰富、维护简单的优点。其产品形式如图2所示。



3、双排模块化数据中心

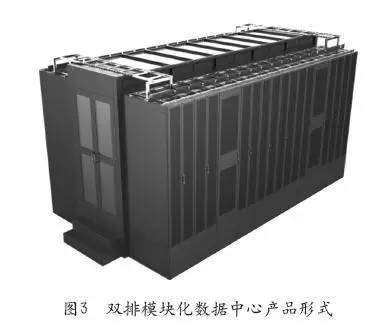

      双排模块化数据中心是由两排机柜设备配合封闭冷通道作为结构件,内含配电系统、UPS系统、机柜及气流管理系统、智能监控和管理系统、布线和管理系统等模块化子系统。各子系统的标准化程度高,可根据需求灵活配置。适用于中大型数据中心、国家机关和企事业单位信息中心、电信数据中心、信息机房等,其产品形式如图3所示。
